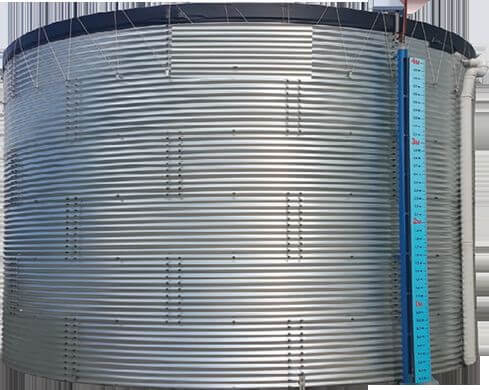

Silindirik Galvaniz Su Deposu

CIVATALI GALVANİZ SİLİNDİRİK İÇİ PVC KUMAŞ MEMBRANLI
MODÜLER SU DEPOSU
1.1 Deponun Genel Tanımı
Gövdesi galvaniz ondüle seklindeki saclardan olusan, tabanı metal olmayan,
su görmeyen dıs gövde yüzeyleri tamimiyle galvaniz sacdan mamül,dıs gövde
içerisine yerlestirilen korozyona dayanıklı ve basınca mukavim membrandan
olusan su deposudur.
Deponun gövde sacları birbirine cıvatalarla tutturularak gövde olusturulmalıdır.
Deponun imalatında kaynaklı birleştirmeler kullanılmamalıdır.
Çatılı depolarda çatı konstrüksiyonu ayrıca gövdeye bağlı profillerle
Desteklenmelidir.
1.2 Depo Ana Teknik Özellikleri
Deponun ana gövdesi TS EN 10346 standartlarına uygun Z275 galvaniz
kaplamalı, ondüle seklinde sinüs oluklu 8/75 mm formunda çelik sacdan kalite
olmalıdır.
Sac kalınlıkları depo çapı ve yüksekliğine uygun mukavemet hesaplarında
çıkan değerlere uygun olmalıdır.
Tank montajında kullanılan taşıyıcı evsafta olan tüm cıvatalar 8.8 kalitesinde
çelik, en az M8-M16 ebadında ve paslanmaya mukavim galvaniz veya daha
üst düzeyli koruyucularla kaplanmış olmalıdır.
Tüm cıvatalar içten membrana zarar vermeyecek dıstan tek taraflı sıkılabilecek
şekilde bombe baslı cıvata olmalıdır.

Tüm gövde galvanizli sacdan fabrika sartlarında soğuk sekillendirme ile
yapılacak ve montaj mahallinde hiçbir kaynak islemine gerek kalmaksızın
montajı gerçeklestirilecektir. Gövde saclarına ondüle sekli verilmesi soğuk
sekillendirme yöntemi ile roller makaralarda yapılacak, tüm birlesim gövde
delikleri, sacların kesim, büküm islemleri el değmeden CNC kontrollü otomatik
makinalarda yapılmalıdır. Delikler asla el ile ölçülendirilip, delinmemelidir.
Tank yapısı gereği demonte/monte mantığında imal edilecek olup farklı
yerlerde kullanılabilmek için kolayca sökülüp tasınabilir, hafif olacaktır. Tankın
sökülmesine engel olacak hiçbir birlesim veya kaynak islemi kullanılmamalıdır.
Tankın gövde ve çatı arasındaki bağlantı noktalarında toz ve kir
sızdırmazlığının sağlanabilmesi için serit sünger conta malzemesi
kullanılacaktır.

2
Tankın çatı ve iç kontrollerinin yapılabilmesi için tank dısından korumalı tip
merdiveni olacaktır.
Tankın iç kısmında kullanılan membran 3 katmandan PVC+PD+PVC
(Polyester takviyeli PVC ) olusacak, ağırlığı en az 680 gr/m2 olacak, yırtılmaya karsı
PD (Polyester dokuma) ile kuvvetlendirilmis olacaktır. Membranın iç ve dıs yüzeyi UV
ısınlarına karsı korumalı olacaktır.
Tankda kullanılan ve su ile temas eden membrana ait T.C. Sağlık Bakanlığına
bağlı laborotuarlarca ve/veya akredite olmus kurumlarca verilen , TS EN
10346 standardına göre Türk Gıda Kodeksi’ne uygunluk veya içme suyundan
kullanılmasında sakınca olmadığına dair belge olacaktır.
Su ile temas halinde olan membran suyu emmeyecek, sızdırmayacak, tat koku
yaymayacak ve rengini değistirmeyecektir. Membrandaki maddeler,
geçirgenlik vermemeli ve toksik madde içermeyecektir. Depolama sartlarının
gerektirdiği fiziksel ve mekanik özelliklere sahip olmalıdır.
Membran sızdırmazlık özelliğine sahip, tankdaki hidrolik basınca dayanıklı ve
fabrika sartlarında yüksek frekans kaynak makinaları ile tek parça olacak
sekilde imal edilecek, montaj mahallinde herhangi bir kaynak ve yapıstırma
islemi yapılmayacaktır. Su ile temas halinde bulunan membran kolay
kırılmayan, yırtılmayan ve sekil bozukluğuna uğramayan bir yapıda olacaktır.
3
Tankdaki tüm giris/çıkıs ve diğer bağlantı ağızları tank suyunun membran ile
tank gövdesi arasına sızmayacağı sekilde özel konstrüksiyonlu, makaralı
sistem ile yapılacak ve vana ağırlıkları gövdeye yük getirmeyecek sekilde ilave
desteklerle desteklenecektir.

Depo gövde sacları deponun mukavemetini arttırması ve rigit hele gelmesi
için öndüle seklinde olmalıdır. Ondüle seklindeki saçlar, firma bünyesinde
bulunan soğuk sekillendirme roller makaralı çok kademeli tezgahlarda
yapılmalıdır.

Depo üzerine koyulacak olan tüm bağlantı ağızları normlara uygun yeterli
ebatlarda olmalıdır. İmalat sonrası takılmalı ve kaplama sonrası herhangi bir
islem gerektirmeyecek sekilde düsünülmelidir.

KULLANIM ALANLARI :
     * KONUTLARDA YANGIN SUYU VE KULLANIM SUYU DEPOLAMA
     * FABRİKALARDA PROSES VE YANGIN SUYU DEPOLAMA
  SERALARDA SULAMA DEPOSU
     * DENİZ SUYU ARITMA DEPOSU
     * YAĞMUR SUYU DEPOLAMA
