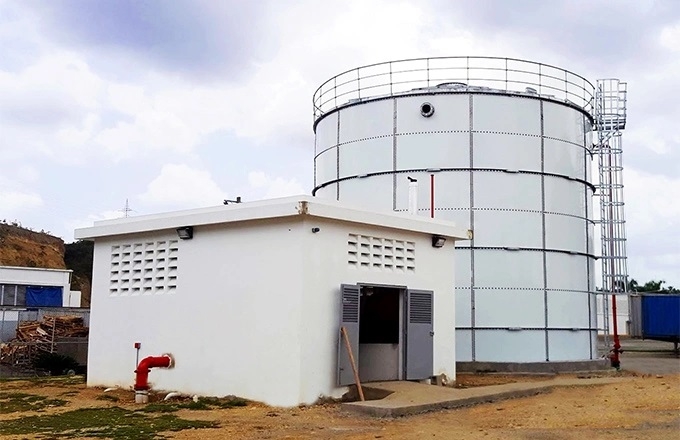

Silindirik Modüler Yangın Suyu Depoları NFPA 22

NFPA 22 STANDARTLARINDA

SİLİNDİRİK MODÜLER YANGIN SUYU DEPOLARI

Yangın suyu tankları, yangın durumlarında kullanılmak üzere sürekli dolu ve hazır durumda tutulan, büyük hacimli su depolama sistemleridir. Bu tanklar, özellikle yangın söndürme sistemlerinin (sprinkler, hidrant, yangın pompaları vb.) etkin çalışabilmesi için kritik öneme sahiptir.

Temel özellikleri:

  • Sürekli dolu olma zorunluluğu: Tank içindeki su, yangın anında hemen kullanılmak üzere sürekli belirli bir seviyede tutulur.

  • Dayanıklı malzeme: Genellikle galvanizli çelik, betonarme, GRP veya paslanmaz çelikten üretilir.

  • Kapasite: Yapının büyüklüğüne ve yangın riskine göre değişir, genellikle 50–5000 ton arası kapasiteye sahiptir.

  • Basınç ve bağlantı sistemleri: Sprinkler, yangın hidrantları ve pompalarla uyumlu çıkış bağlantılarına sahiptir.

  • Yönetmelik uyumu: İlgili yangın yönetmeliklerine ve TS EN 12845 gibi standartlara uygun olarak tasarlanır. NFPA 22

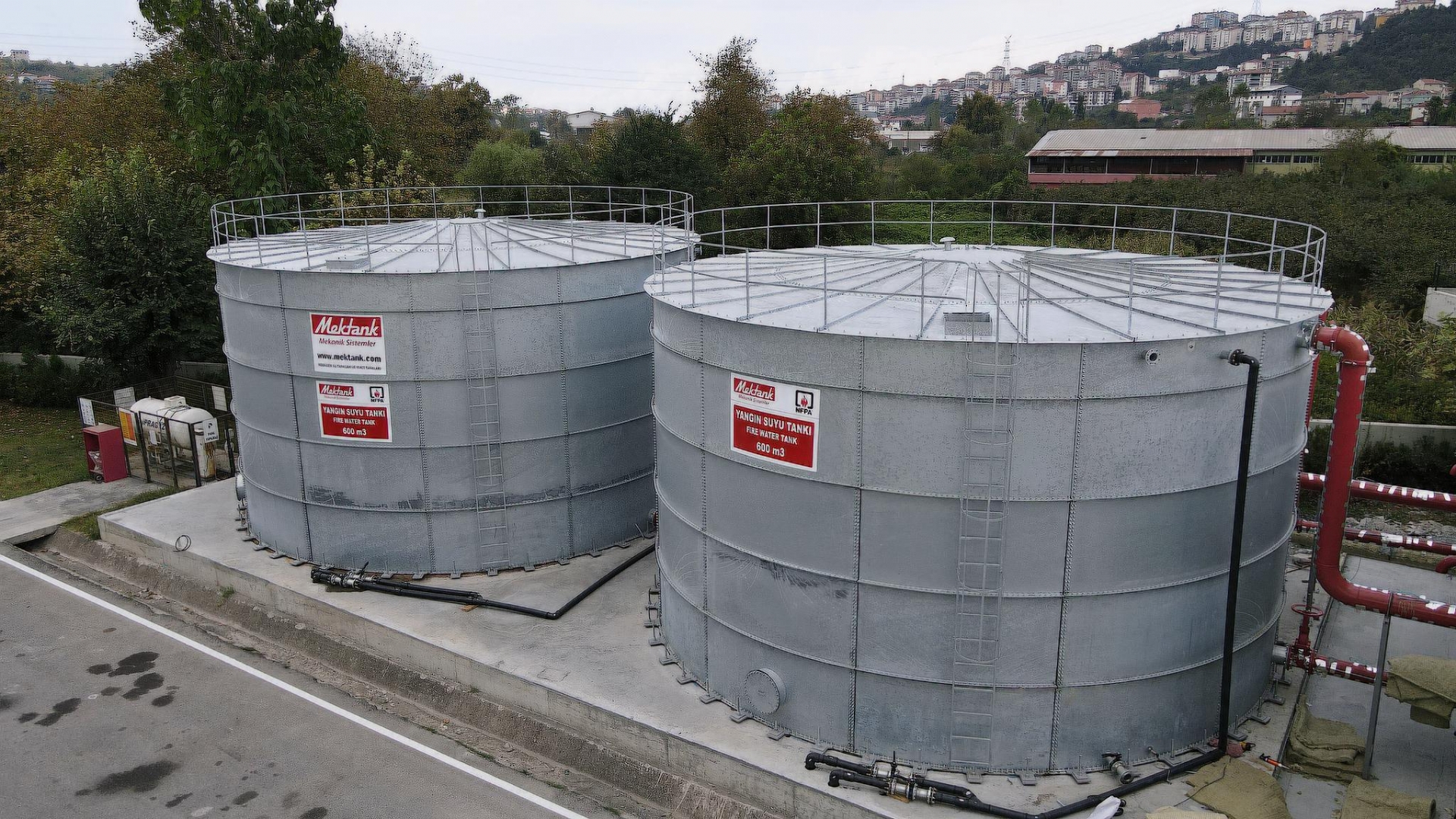

  • 3. CIVATALI SİLİNDİRİK MODÜLER YANGIN SUYU DEPOLARI, AWWA D 103



    Tamamen cıvatalı konstrüksiyona sahip, montaj mahallinde herhangi bir kaynak, kumlama ve boya işlemi gerektirmez.

    Dizayn edilirken Rüzgar, Kar ve Sismik Hareketler dikkate alınır ve ona göre hesaplanır.

    Nakliyesi ve montaj süresi diğer tip depolara göre çok daha kolaydır.

    3.1. RÜZGAR YÜKÜ

    Türkiye’nin rüzgar haritasına risk kategorisine göre hangi bölge olursa olsun NFPA 22 2018 göre

    161 km/saat rüzgar hızı kullanılarak ASCE 7-10 Standartlarına uygun hesaplama yapılmalıdır.

    4. KAR YÜKÜ



    Türkiye için zemin kar yükü TS EN 1991 -1 -3 tablosuna göre deponun kurulacağı bölgeye göre hesaplama yapılır. Risk kategorisi ve kar yükü önem faktörü dikkate alınmalıdır.

    5. DEPREM YÜKÜ

    Sismik tasarım, Bölüm 11 binalar dışındaki yapılarda belirtilen NAVFAC teknik kılavuz kodu parametrelerine ve metodolojiye uygun olacaktır. Su dolgusunun çalkalanma etkisi deprem yükü olarak kabul edilmektedir. Deprem sırasında yapısal çelik tankın atalet kuvvetleri, çalkantı etkisinden dolayı su dolgusunun hidrostatik basıncından oldukça azdır.

    Deponun kurulacağı konumun Zemin Etüt çalışması ve Deprem Haritasına göre deprem dereceleri dikkate alınarak, Tasarım Spektral İvme Katsayıları, Yatay ve Düşey Elastik Spektral Tasarımları yapılır.

    Silindirik Yangın Modüler Su Depolarında üst yapısı Betonarme temeli modelleyip SAP2000 sonlu elemanlar analiz yazılım ile 3 boyutlu analiz yapılmalı.

    Betonarme temele Ankraj ile deponun tabanı sabitlenmelidir. Ankrajın temele bağlanışı minimum 600 mm temelin içinde olmalıdır.

    Ankrajın dışarıda kalan kısmı, deponun taban sacının her noktasından sabitlenmelidir.

    Tasarım Yükleri, NFPA22-2018, “Özel Yangın Koruma Su Tankları Standardı”, ASCE7-10 “Binalar ve Diğer Yapılar için Minimum Tasarım Yükleri”, NAVFAC P 355, AFM 88-3 ve AWWA D 103 göre dizayn ve imalatı yapılır.Hidrostatik Basınç hesabı yapılır.

  • Sismik sarsıntıya maruz kalan bir tanktaki sıvı kütle iki parçaya bölünür. Birincisi, tankın tabanına yakın, tank duvarı ile uyum içinde hareket edici itici kütledir. İkincisi ise serbest yüzeye yakın olan ve çalkantı hareketine maruz kalan konvektif kütledir.

    Impulsif kütlenin tepkisi tankın sismik taban kesmesini ve devrilme momentini belirler. Konvektif kütlenin tepkisi, tankın serbest yüzeyine yakın çalkantı dalgasının yüksekliğini belirler.Buna göre tankın sac kalınlıkları hesaplanır.

    6. TANK MALZEMESİ

    Silindirik Modüler Su Tanklarının en önemli avantajlarından birisi de Malzeme Seçeneklerinin çok olması. Sıcak Daldırma Galvaniz, St37 Sacın üzerine yapılacak olan her türlü kaplama.

    Kaplama yapılacak olan panellerin yüzey kumlama ve temizliği Fabrika ortamında robotik sistemde yapılarak ondan sonra Kaplama yapılmalıdır.

  • FBE EPOXY KAPLAMALI
  • GFS CAM FÜZYON ÇELİK TANKLAR
  • SİLİNDİRİK GALVANİZ İÇİ PVC MEMBRAN KAPLI
  • FBE EPOXY KAPLI - GFS CAM FÜZYON SİLİNDİRİK MODÜLER SU DEPOLARI:

  • FBE- GFS – Çeliği Eritme Teknolojisi için özel üretilen yüksek mukavemetli TRS (Titanyum Zengin Çelik) plakalar
  • Daha doğru ve verimli üretim sağlamak için tam otomatik lazer kesimle kesilen cıvata delikleri ve nozulları.
  • Tank çapına göre haddelenmiş radyan plakaların bükümleri yapılır.
  • Yüzeydeki oksit tabakasını ve yağ kirliliğini ortadan kaldırmak için tüm plakalar SSPC SP-10/NACE2’ye (Beyaza yakın metal) göre kumlama işlemine tabi tutulur.
  • AWWA D103 standardına göre yüksek kaliteli otomatik ileri teknoloji sprey FBE veya Cam kaplama yapılır.
  • Çelik ile birleşen kaplama 800 C de otomatik tünel fırınlanır.
  • En yüksek kalite kontrol sistemi standardı uygulanır, her plaka elektronik kontrol yöntemi ile kaplama kalınlığı ve kalitesi kontrol edilir.



  •
