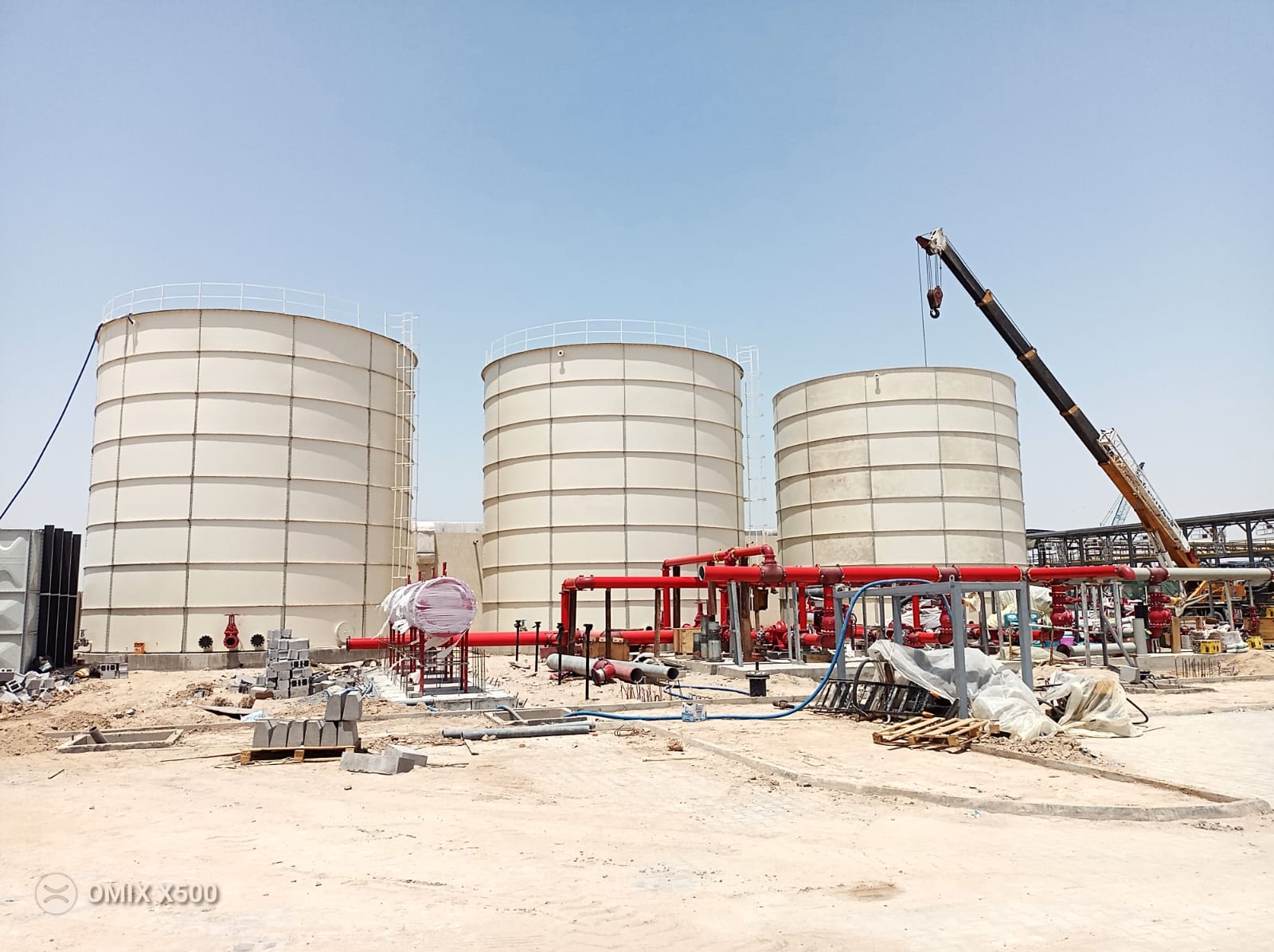

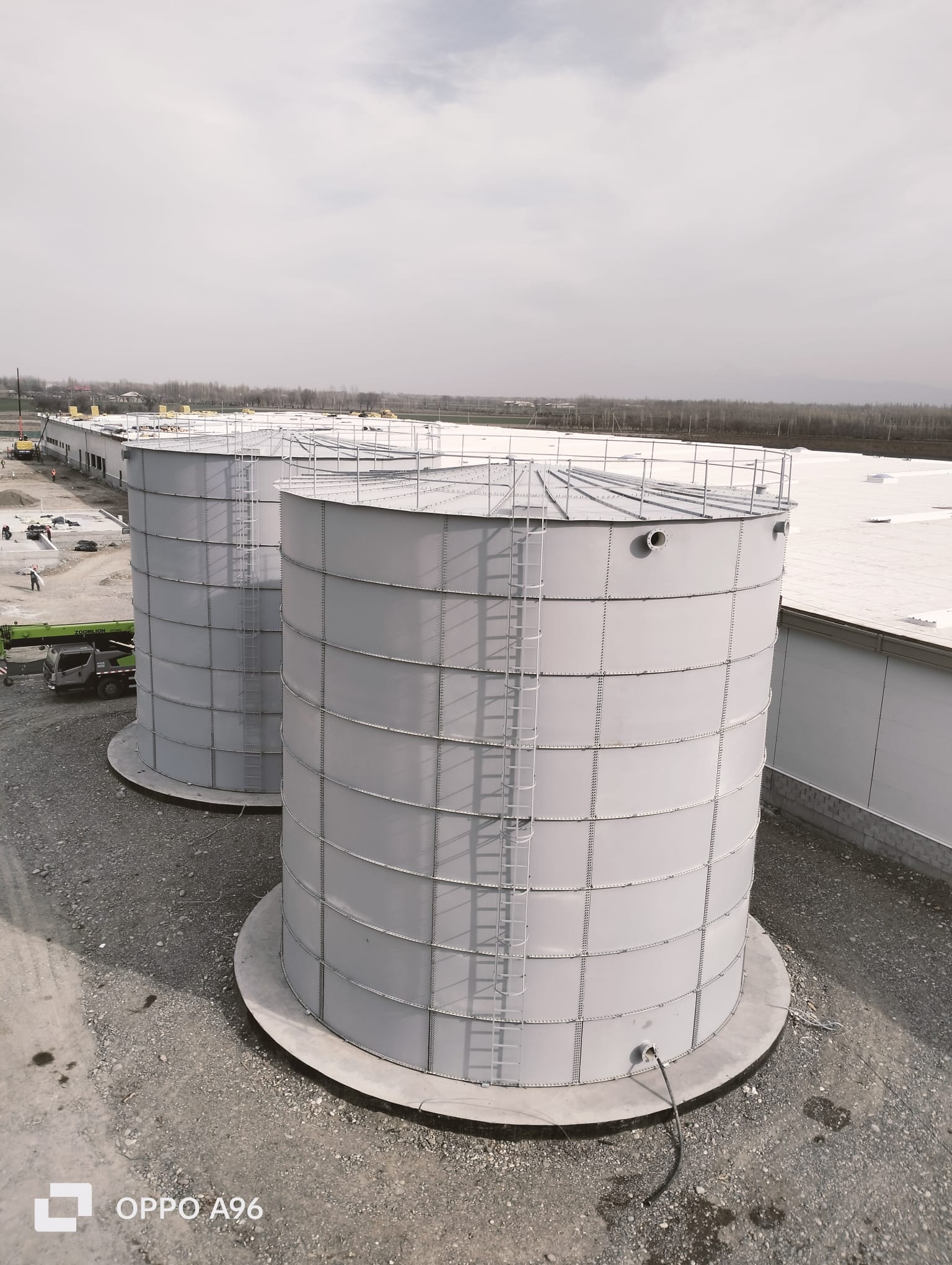

Cıvatalı Silindirik Büyük Kapasiteli Modüler Su Depoları

1. 1. Deponun Genel Tanımı



• Alt ve üst kenarları dışa bükümlü ve delikli, yanları bükülmemiş delikli alan yarım ay şeklindeki plakaların yan yana ve üst üste dizilerek montaj mahallinde montajının yapılır nitelikte olması gereklidir.



• Deponun taban sacları birbirine bindirilerek ve tamamen tabana oturan plakalardan oluşturulmalıdır. Tavan sacları da yine birbirine bindirilmiş, bir kenarı kıvrımlı tüm kenarları delikli saclardan oluşmalıdır. Taban sacları düz, tavan sacları koni şeklinde olmalı, üst taban üzerinde insan gezmesine ve yüklerini taşıyabilecek şekilde dizayn edilmelidir.



• Deponun tüm parçaları için mukavemet hesapları ve projeleri AWWA standartlarına ve mühendislik kurallarına göre yapılmalıdır.



• Depo imalatı sırasında kesinlikle kaynaklı birleştirme yapılmamalıdır.



1. 2. Depo Ana Teknik Özellikleri



• Parçaları fabrika şartlarında soğuk şekillendirme ile üretilen depo parçaları imalat mahallinde hiçbir kaynak işlemi gerektirmeden silikon ve EPDY kauçuk contalar kullanılarak cıvatalar ile birleştirilerek monte edilmelidir.



• Depo içerisinde gergi çubuk ve plakaları bulunmamalı, depo kendini taşıyabilir konstrüksiyonda olmalıdır.



• Depo üzerinde bir adet temizleme kapağı ve depo yanında bir adet adam deliği bulunmalıdır.



• Yandaki adam deliği en az bir insanın geçeceği ebatta olmalı, çapı 500 mm’den ufak olmamalıdır. Kapak gövdeye cıvata ile tutturulmalıdır.



• Depo çatısı, depo üzerinde su tutmayacak şekilde eğimli olmalı, çatı üzerinde bir adamın rahatlıkla dolaşabileceği yapıda olmalıdır. Ayrıca emniyet gayesi ile depo çatısına korkuluk yapılmalıdır.



• Tüm depo parçaları rahatlıkla taşınıp, yerine monte edilecek şekil ve ağırlıkta olmalıdır.



• Depo konstrüksiyonu deponun ileride boyuna yükseltilmesine müsaade edebilir şekilde olmalıdır.



• Depo havalandırma şapkası deponun içerisine yabancı malzemelerin girmesini engelleyecek şekilde presle basılmış kap şeklinde olmalı, depoya vidalı konstrüksiyonla tutturulmalıdır.



• Depo üzerine koyulacak olan tüm bağlantı ağızları normlara uygun yeterli ebatlarda olmalıdır.



Depo izolasyon olması halinde, izolasyonu deponun içersine ve izole malzemelerine su almayacak şekilde yapılmalı, gerektiğinde sökülebilir yapıda olmalıdır. Ayrıca depo ile birlikte elektrik sistemine kumanda eden, dış şartlarda çalışabilen exproof bir elektrik panosu temin edilerek pano tüm gerekli kontaktör, sigorta ve donma termostatlarını içerisinde bulunmalıdır. Panonun içerisinde herhangi bir elektrikçinin elektrik sistemine kolaylıkla müdahalesine imkân verecek şekilde bir elektrik projesi bulunmalıdır.



MALZEME ÇEŞİTLERİ



• PASLANMAZ
• GALVANİZ
• EPOXY KAPLI
• SIVI MEMBRAN KAPLI
